2.2、感應加熱用逆變器的性能特點及應用范圍

SCR并聯逆變器，結構簡單，故障保護性能好，負載適應性好（即可空載運行）。但進線功率因數較低，適用于中小功率熔煉負載和熱處理負載；

SCR串聯逆變器，進線功率因數高，諧波幅值低，恒功率特性優良，但結構較復雜，故障保護的有效性不如并聯逆變器。適用于大功率熔煉負載；

IGBT高頻逆變器（電壓型、電流型），適用于高頻熱處理負載和小尺寸加熱負載。

3、SCR并聯逆變器的工作原理

3.1、電路結構

SCR并聯逆變器有多種電路結構，常用的是橋式電路結構，橋式電路的輸入端與直流電源聯接，橋式電路的輸出端與負載連接，交替觸發對角橋臂元件時，使橋臂元件交替導通，在負載電路中產生交變電流，從而實現從直流到交流的電能變換。

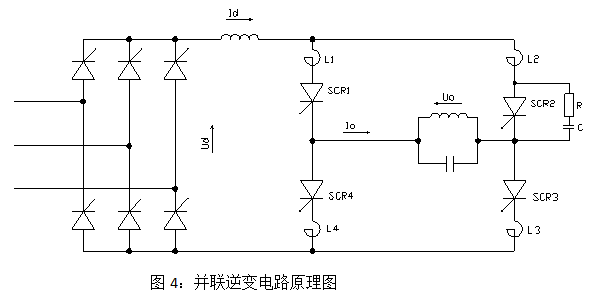

典型的并聯逆變器主電路原理圖如圖4：

分析并聯逆變電路工作原理之前，對主要元件的電氣特性簡述如下：

? SCR元件：

SCR元件的導通和關斷條件：正向電壓時，觸發脈沖使其導通，一旦導通即維持導通，只有在正向電壓消失或反向電壓條件下關斷。關斷過程中，電流下降的速度取決于電路參數（電感），元件電流降為零后，也不能立即加正電壓，待元件PN結內的載流子恢復后，元件才恢復阻斷功能，這個時間稱為元件的關斷時間（5～50us，元件有標識。實質為恢復時間）。

SCR元件還有幾個主要參數：正向電壓、正向電流、反向電壓、電壓上升率、電流上升率、關斷時間。

? 濾波電感Ld：

濾波電感Ld在并聯逆變電路中是一個重要器件，電感較大，其電感為毫亨級。它維持直流電流穩定，使逆變橋輸入電流不發生突變（分析時可把流過濾波電感的電流看成是穩定的直流電流），在交替換流條件下使逆變橋輸入電流成為方波電流。

? 換流電感L1～L4：

換流電感L1～L4串接在四個橋臂中，電感較小，是微亨級的，其作用是在換流時限制元件的電流上升率，防止元件損壞。

? 負載電路：

經電容補償后的負載電路是Q值較大的并聯振蕩電路。
